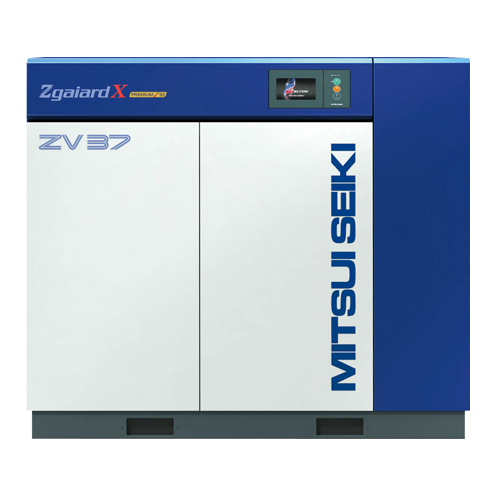

| 三井油潤滑空压机 ZgaiardXシリーズ(インバータ) |
|
 |
| 形式 | ZV37AX-R |
|---|
| 項目 | 単位 |
|---|
| 電源周波数 | Hz | 50 / 60共用 |
|---|
| 電源電圧 | 50/60Hz,V | 三相200 / 200・220 |
|---|
| 吐出し空気量 | m3/min | 7.0 （ 7.4 ）※ |
|---|
| 吐出し圧力 | MPa | 0.7 （ 0.53 ～ 0.93 ） |
|---|
| 容量制御方式 | | インバータ（回転速度制御）による一定圧力制御 |
|---|
| 吸込み条件 | | 大気圧（2 ～ 40℃） |
|---|
| 電動機出力 | kW | 37 |
|---|
| 電動機形式 | | 全閉外扇形永久磁石回転子
可変速同期モータ（IPMモータ） |
|---|
| 始動方式 | | インバータ始動 |
|---|
| 駆動方式 | | カップリング直結駆動 |
|---|
| 冷却方式 | | 空冷 |
|---|
| ファンモータ出力 | kW | 2.2（インバータ制御） |
|---|
| 潤滑油充填量 | L | 20 |
|---|
| ドライヤ | 出口空気露点 | ℃ | 10（加圧下）* |
|---|
| 消費電力 | kW | 1.4/1.7 | | 使用冷媒 | | R-410A | | 冷媒封入量 | g | 1050 | | 吐出し空気口径 | R | 1・1/2 |
|---|
幅×奥行×高さ
[ドライヤレス] | mm | 1750[1550]×750×1550 |
|---|
| 質量(乾燥) | kg | 830 |
|---|
| 騒音値 | dB・(A) | 58 |
|---|
注意：低圧増量仕様（オプション）のドライヤは別置となります。ドライヤの寸法、質量はお問い合わせください。
※：( )内は0.50MPa仕様（オプション）の吐出し空気量です。 ＊周囲温度30℃、湿度75%、定格圧力の条件による値です。
◎騒音値は無響音状態で機械正面より1.5m、高さ1.0m全負荷運転で測定した値です。（0.7MPa時）
◎電動機出力は公称出力を表します。
◎異電圧400/440Vも承ります。（オプション）
◎22～37kWの水冷仕様も承ります。（オプション） |
| |
|
|
|
|
